갤럭시 노트1 거치대 분해 조립
분해한 후 생기는 일은 모두 본인의 책임임을 잊지 마시기 바랍니다.
유상 A/S 조차 거부 당할 수 있습니다.
베가 충전기(2.0A)에 노트1 거치대 충전기(1.0A)를 꼽아서 잠시 사용하였더니 오동작과 함께 충전이 안되는 현상이 있어 혹시 충전거치대 보드에 문제가 있나하여 뜯어봤습니다.
어짜피 A/S는 안되는 소모품이라 A/S 비용보다 그냥 구매하는 값이 더 저렴할테니 뜯어본 것입니다.

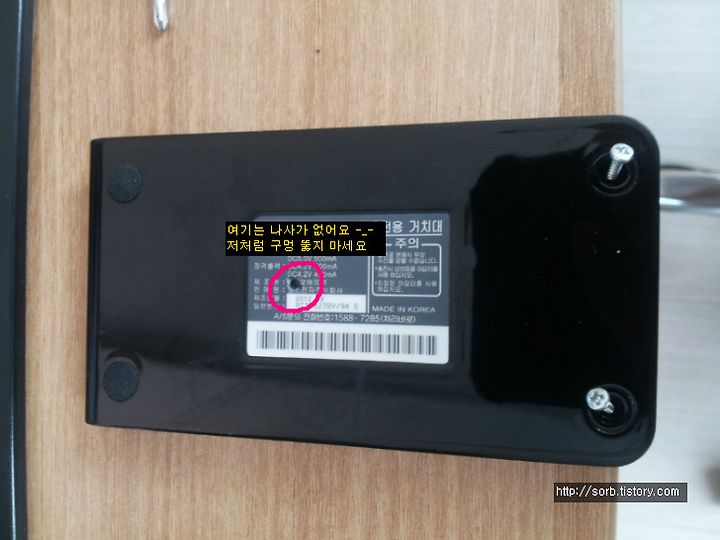

밑 사진 처럼 가운데 구멍이 있으나 여기에는 절대 나사가 없음을 알려드립니다.
저 하나만으로 실수하면 족합니다. -_-;;;
다른 분들은 절대 저와 같은 실수를 하지 마세요...

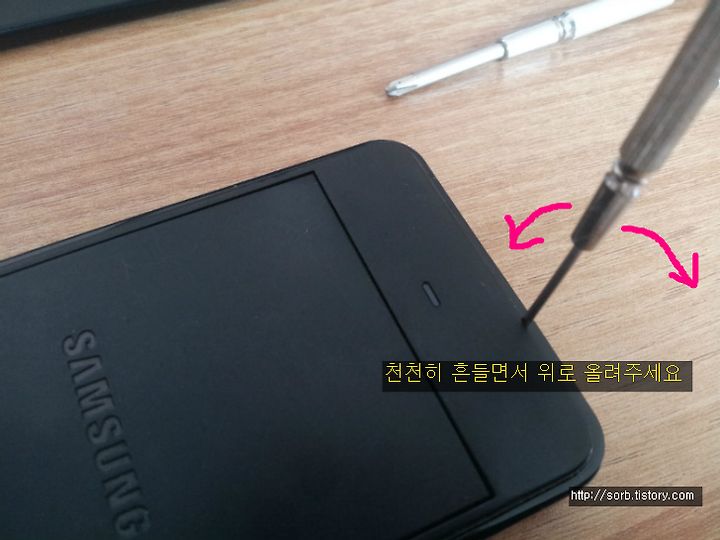

아주 얇은 - 자 드라이버를 꼽은 다음 살살 흔들면서 위로 올려주세요.
조심히...

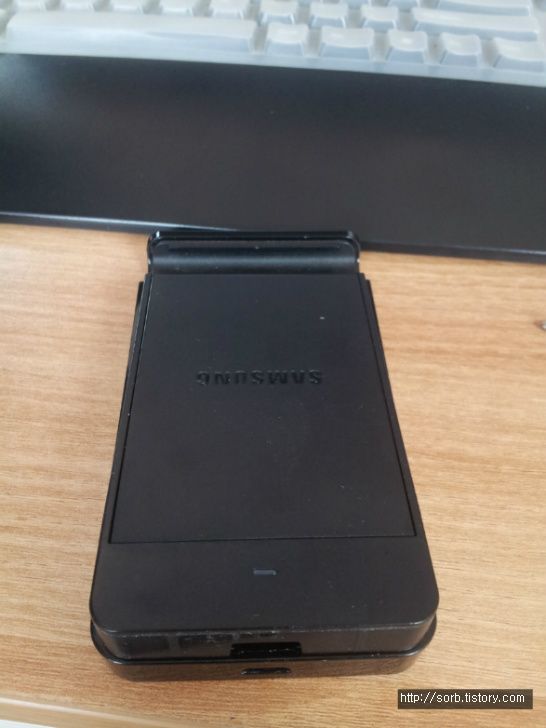

그럼 다음 사진과 같이 위로 바로 올라옵니다.
특별히 문제될 부분은 없습니다만 너무 힘을 주시면 케이스가 부러질 수 있음을 인지하셔야 합니다.

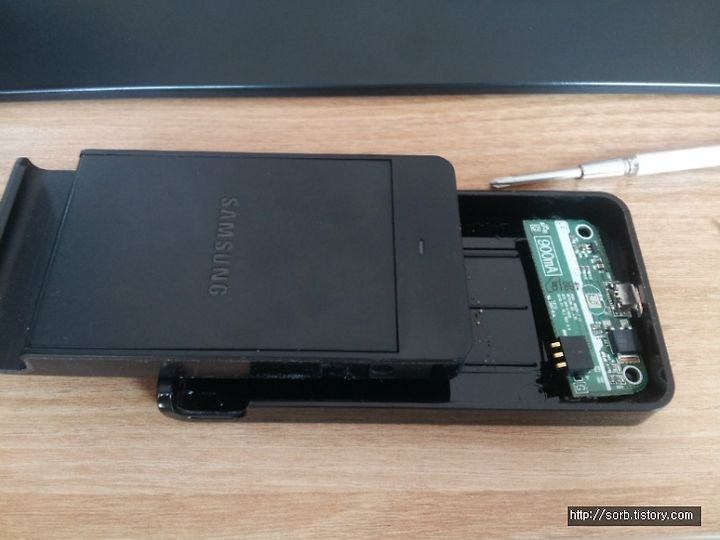

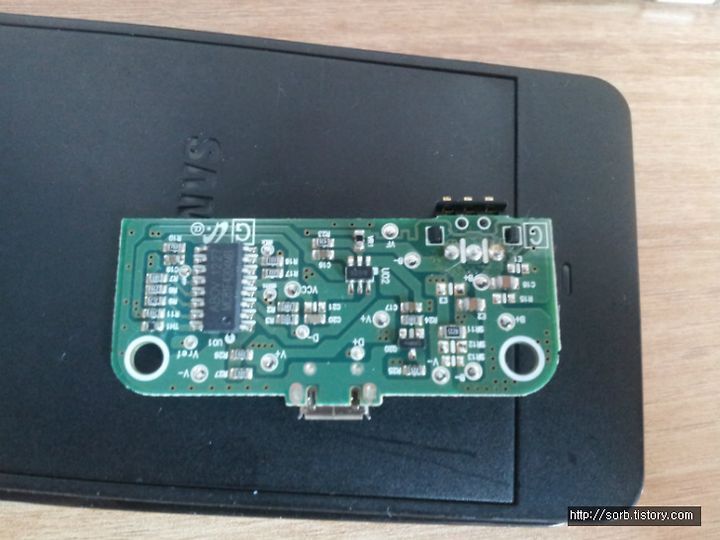

뚜껑을 열어보니 보드가 나타났습니다.

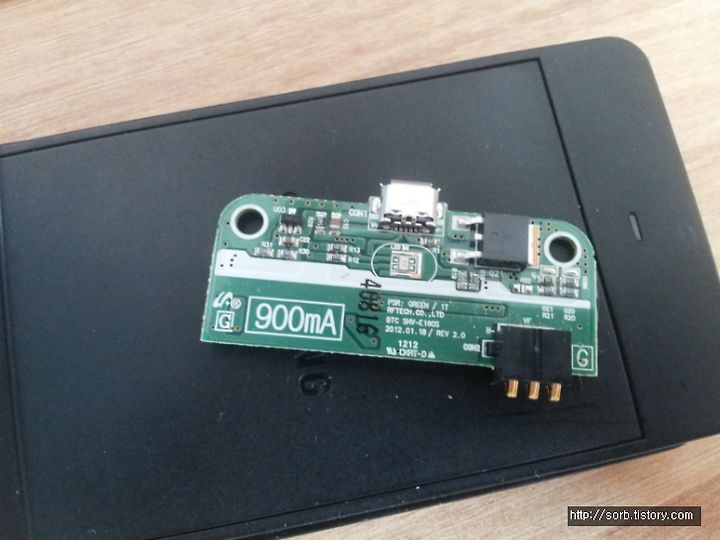

제 보드를 보시면 아시겠지만 오른쪽 상단에 누수와 같은 현상이 있습니다.
과부하로 인해 보드 어딘가 문제가 생긴것 같습니다.
충전기에 A (암페어) 확인을 잘 못한 저의 불찰입니다만 다행이도 이 보드에는 콘덴서는 없고 저항들도 문제가 없음을 확인하고 다시 조립하여 현재 테스트 중입니다.
이 글의 내용 중 일부를 수정합니다.
현재 나오는 충전기 및 핸드폰은 과부하 회로가 모두 들어가 있습니다.
하여 암페아가 높아도 걸러서 충전이 되는 방식입니다.
헌데 제 충전 거치대는 그 과부하 회로가 고장이 난 상태이기에 문제가 생긴것입니다.
예를 들어 1.0 A를 사용해야하는 충전 거치대에 2.0A 충전기로 충전을 하면 더 빨리 충전이 됩니다.
제가 인도를 수 차례 장기간 다녀와서 거치대가 좀 무리가 있었나 봐요 ^^
하여 과부하 회로에 문제가 생긴것입니다.
더 자세한 내용은 ( http://www.bloter.net/archives/202586 )를 참조하세요 ^^
