안녕하세요

노트1을 이리저리 분해해보고 있는 수많은 사람 중 1인입니다.

제 노트1은 와이파이와 전화 수신률이 최악입니다.

워낙 분해를 많이 하기도 했지만 해외의 거친 여행에 많이 노후된 것도 그 이유일듯 합니다.

제 불쌍한 노트1에게는 미안하지만 수리를 위해 한번 더 분해를 하였습니다.

kt 32G 갤럭시 노트1에 sk 16G 갤럭시 노트1 펌웨어 인식

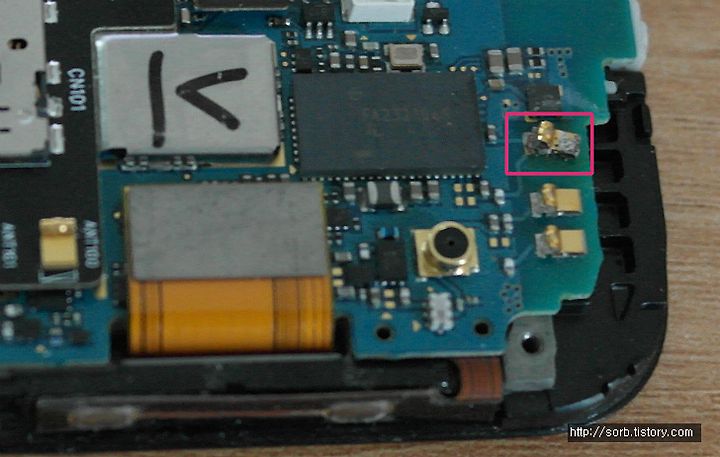

글을 작성하기 위해 분해하였는데 사각 표시한 부분이 떨어져 있더군요

이 부분은 와이파이 안테나와 접촉되는 부분으로 이 부분이 잘 접촉이 되지 않을 경우 수신률이 확 떨어질 수 있습니다.

보시는 바와 같이 노후된 인두기를 사용하면서 옆에 IC를 건드리지 않기 위해 노력해가며 납땜하느냐 모양이 이상하지만 수신률은 엄청나게 상승 되었습니다.

----------------------------------------------------------------

2015년 7월 24일 추가 글입니다.

사진엔 없지만 보드 2/3 지점에 있는 같은 모양의 접지가 전화 안테나 접지 입니다.

이 부분이 떨어지면 안테나가 터지지 않습니다.

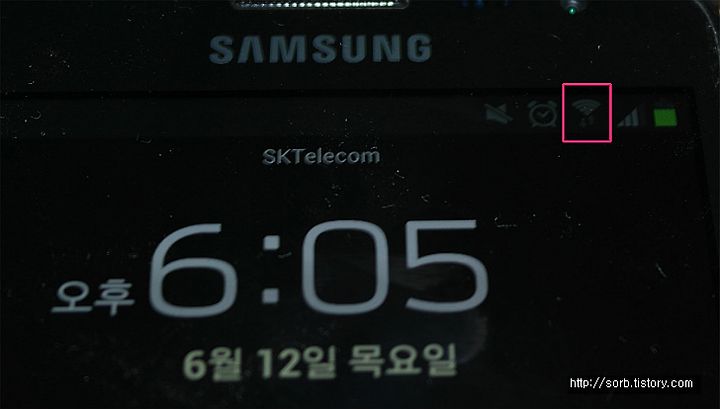

이전에는 화장실( 0-1칸 ) 주방이며 (0-1 칸) 안방이며 ( 0-1칸 ) 수신률이 낮았지만 지금은 집안 어디든 ( 3-4칸 ) 풀입니다.
